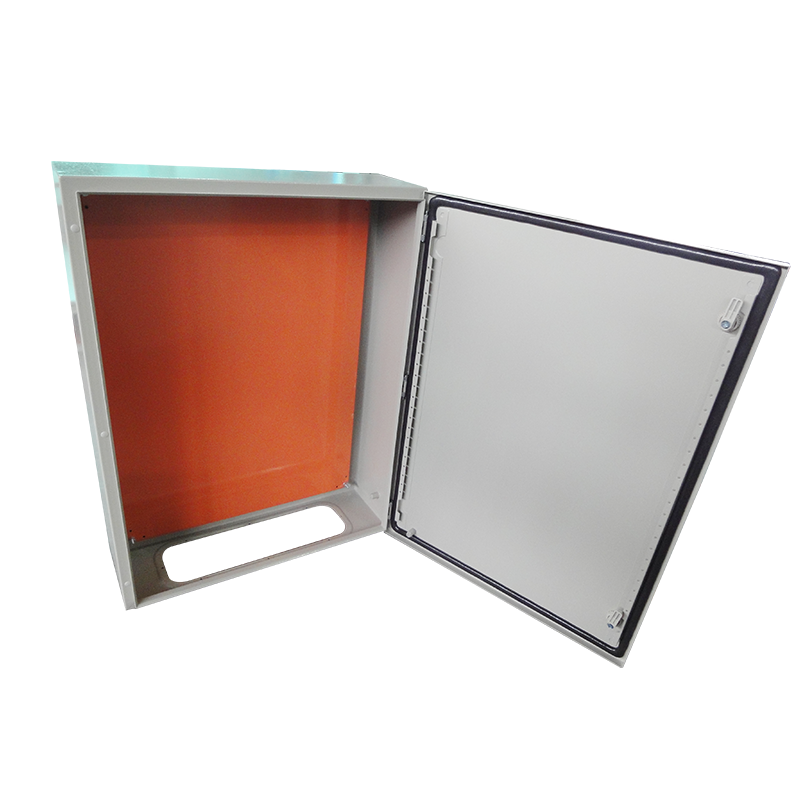

Caixas de Distribuição Industriais em Aço Inoxidável para Fábricas de Processamento de Alimentos

As instalações de processamento de alimentos exigem proteção robusta para equipamentos elétricos críticos, tornando a seleção de soluções adequadas de invólucros fundamental para a segurança operacional e o cumprimento de normas regulatórias. Uma invólucro industrial atua como a primeira linha de defesa contra condições ambientais adversas, infiltração de umidade e riscos de contaminação inerentes aos ambientes de produção de alimentos. Essas carcaças protetoras especializadas devem suportar lavagens frequentes com agentes de limpeza cáusticos, resistir à corrosão causada por subprodutos ácidos dos alimentos e manter vedação hermética para evitar a contaminação bacteriana de componentes eletrônicos sensíveis.

A indústria de processamento de alimentos opera sob requisitos rigorosos de saneamento que vão além da funcionalidade básica dos equipamentos, abrangendo estratégias abrangentes de prevenção de contaminação. As instalações modernas de produção alimentar exigem invólucros elétricos que se integrem perfeitamente aos protocolos de Análise de Perigos e Pontos Críticos de Controle (APPCC), ao mesmo tempo que oferecem proteção confiável para sistemas de automação, centros de controle de motores e equipamentos de monitoramento. A construção em aço inoxidável surgiu como a opção preferida de material devido à sua resistência intrínseca à degradação química, facilidade de sanitização e conformidade com as diretrizes da FDA para superfícies em contato com alimentos.

Especificações de Material para Aplicações Alimentares

Seleção do Grau de Aço Inoxidável

A escolha da classe de aço inoxidável impacta significativamente o desempenho e a durabilidade a longo prazo de uma caixa industrial em ambientes de processamento de alimentos. O aço inoxidável classe 316L representa o padrão da indústria para aplicações de grau alimentício, oferecendo resistência à corrosão superior à das classes 304 convencionais. Este aço inoxidável austenítico contém adições de molibdênio que melhoram a resistência à corrosão por pites induzida por cloretos, um fator crítico considerando o uso frequente de soluções sanitizantes cloradas nas instalações de processamento de alimentos.

O baixo teor de carbono no aço inoxidável 316L minimiza a precipitação de carbonetos durante operações de soldagem, garantindo resistência à corrosão consistente em toda a estrutura do invólucro. Essa estabilidade metalúrgica torna-se particularmente importante quando unidades industriais de invólucro sofrem modificações ou reparos em campo que envolvem processos de soldagem. As indústrias de processamento de alimentos beneficiam-se dessa consistência do material, pois elimina pontos fracos potenciais que poderiam comprometer os protocolos de higienização ou levar à falha prematura do equipamento.

Requisitos de Acabamento de Superfície

As especificações do acabamento superficial desempenham um papel crucial na determinação da limpeza e da resistência bacteriana de invólucros de aço inoxidável utilizados em aplicações de processamento de alimentos. Um acabamento laminar 2B fornece uma base aceitável para a maioria das aplicações, mas muitas instalações especificam acabamentos aprimorados, como superfícies escovadas No. 4 ou eletropolidas, para propriedades sanitárias aprimoradas. Essas texturas superficiais mais lisas reduzem o potencial de adesão bacteriana e facilitam uma limpeza mais eficaz durante os ciclos rotineiros de sanificação.

Superfícies de aço inoxidável eletropolidas oferecem o mais alto nível de limpeza, removendo impurezas superficiais e criando uma camada passiva de óxido que melhora a resistência à corrosão. Um invólucro industrial com superfícies eletropolidas geralmente demonstra resistência aprimorada a produtos químicos de limpeza e requisitos reduzidos de manutenção ao longo de sua vida útil operacional. O investimento em tratamentos superficiais premium frequentemente revela-se economicamente vantajoso ao se considerarem os custos reduzidos com mão de obra associados aos procedimentos de limpeza e a vida útil prolongada do equipamento.

Normas de proteção ambiental

Requisitos de Classificação IP

As classificações de Proteção contra Ingresso (IP) definem o nível de vedação ambiental fornecido por invólucros elétricos, sendo comum que aplicações em processamento de alimentos exijam classificações IP65 ou superiores para garantir proteção adequada contra procedimentos de lavagem intensa. Um invólucro industrial com classificação IP66 oferece proteção total contra poeira e resistência a jatos potentes de água provenientes de múltiplas direções, tornando-o adequado para operações de limpeza sob alta pressão, comumente empregadas em instalações alimentícias. Os sistemas de juntas e os mecanismos de vedação das portas devem manter sua integridade ao longo de ciclos térmicos repetidos e exposição química.

Classificações IP mais elevadas, como IP67 ou IP68, podem ser especificadas para instalações de equipamentos em áreas propensas a inundações temporárias ou onde são empregados procedimentos de limpeza a vapor. Esses níveis aprimorados de proteção exigem sistemas de vedação mais sofisticados e atenção cuidadosa aos métodos de entrada de cabos, a fim de evitar a infiltração de umidade. A seleção de materiais adequados para juntas torna-se crítica, sendo compostos de silicone grau alimentício e borracha EPDM os que oferecem resistência superior a produtos químicos de limpeza e a extremos de temperatura encontrados em ambientes de processamento de alimentos.

Conformidade com as Normas NEMA

As normas da NEMA (National Electrical Manufacturers Association) fornecem orientações adicionais para a seleção de invólucros em instalações norte-americanas de processamento de alimentos. As classificações NEMA 4X abordam especificamente os requisitos de construção em aço inoxidável e os padrões de desempenho em resistência à corrosão, alinhados às necessidades do setor alimentício. Um invólucro industrial que atenda às especificações NEMA 4X garante compatibilidade tanto com instalações internas quanto externas, oferecendo proteção contra poeira transportada pelo vento, chuva e formação de gelo.

O padrão NEMA 4X também aborda a resistência à corrosão causada por névoa salina e atmosferas químicas, tornando esses invólucros adequados para instalações de processamento de alimentos em regiões costeiras ou para fábricas que processam produtos salgados. A conformidade com as normas NEMA facilita os processos de especificação e aquisição de equipamentos, garantindo expectativas coerentes de desempenho entre diferentes fabricantes e linhas de produtos.

Características de Projeto para Aplicações em Processamento de Alimentos

Princípios de Design Higiênico

Princípios de design higiênico orientam o desenvolvimento de invólucros elétricos para uso em alimentos, visando minimizar os riscos de contaminação e facilitar procedimentos eficazes de limpeza. A construção lisa e isenta de reentrâncias elimina potenciais locais de abrigo para bactérias patogênicas e reduz a complexidade dos protocolos de sanitização. Um invólucro industrial projetado para aplicações alimentares incorpora juntas soldadas contínuas, cantos internos arredondados e superfícies inclinadas que favorecem o escoamento e impedem o acúmulo de resíduos de limpeza.

Os componentes externos de fixação devem ser minimizados e, sempre que possível, embutidos, para eliminar saliências que possam acumular detritos ou soluções de limpeza. As dobradiças e os mecanismos de fechamento exigem atenção especial para garantir que possam ser limpos e sanitizados adequadamente, sem comprometer sua função mecânica. Lubrificantes próprios para uso em contato incidental com alimentos devem ser empregados nas partes móveis, a fim de manter a conformidade com as regulamentações da FDA sobre contato incidental com alimentos.

Considerações sobre ventilação e refrigeração

A gestão térmica dentro de invólucros industriais exige um equilíbrio cuidadoso entre proteção ambiental e dissipação de calor em ambientes de processamento de alimentos. Os sistemas de refrigeração por ar forçado devem incorporar filtros de grau alimentício e ser projetados para impedir a entrada de contaminantes, ao mesmo tempo que mantêm uma capacidade de refrigeração adequada para os equipamentos contidos. A refrigeração por convecção natural, mediante ventilações estrategicamente posicionadas, oferece uma alternativa isenta de manutenção, mas exige um projeto cuidadoso para preservar as classificações IP e evitar contaminação.

Os sistemas de trocadores de calor fornecem uma solução eficaz para aplicações de alta temperatura, transferindo energia térmica para o ambiente externo sem comprometer a integridade do invólucro. Esses sistemas de refrigeração em circuito fechado eliminam o risco de contaminação aérea, ao mesmo tempo que garantem um controle preciso da temperatura para componentes eletrônicos sensíveis. A seleção dos métodos de refrigeração deve levar em conta tanto os requisitos térmicos dos equipamentos instalados no interior do invólucro quanto os protocolos de higiene da aplicação específica de processamento de alimentos.

Soluções de Instalação e Montagem

Configurações Montadas na Parede

As instalações de caixas industriais montadas em parede oferecem vantagens de economia de espaço em ambientes congestionados de processamento de alimentos, ao mesmo tempo que facilitam o acesso para atividades de manutenção e inspeção. A consideração adequada da altura de montagem garante a conformidade com os requisitos de acessibilidade, posicionando o equipamento acima de possíveis zonas de respingos e atividades de limpeza.

O projeto do sistema de montagem deve acomodar os ciclos de expansão e contração térmica sem comprometer o alinhamento da caixa ou a integridade das vedações. Pode ser necessária a isolamento contra vibrações em instalações próximas a equipamentos de processamento, a fim de evitar tensões mecânicas nos componentes internos. A preparação da parede e a vedação ao redor das perfurações de montagem exigem atenção especial para evitar a infiltração de umidade atrás da caixa, o que poderia levar à corrosão ou a danos estruturais.

Opções de Instalação no Solo e em Pedestal

As instalações autônomas proporcionam acessibilidade máxima para grandes sistemas de controle e equipamentos que exigem acesso frequente para manutenção. A montagem em pedestal eleva a caixa industrial acima do nível do piso para facilitar a limpeza embaixo dela e evitar danos causados por procedimentos de lavagem do piso. O projeto da base deve incorporar recursos de drenagem e transições suaves para impedir o acúmulo de soluções de limpeza ou resíduos alimentares.

Os mecanismos de nivelamento permitem um alinhamento preciso durante a instalação em superfícies irregulares, mantendo ao mesmo tempo o funcionamento adequado das portas e a compressão correta das vedações. Recursos anti tombamento podem ser exigidos em caixas altas para garantir estabilidade durante a abertura das portas e atividades de manutenção. O projeto do pedestal deve minimizar superfícies horizontais que possam acumular resíduos, ao mesmo tempo que fornece suporte estrutural adequado para o peso do equipamento instalado.

Segurança Elétrica e Conformidade com Normas

Requisitos do Código Elétrico Nacional

A conformidade com as disposições do Código Elétrico Nacional garante a instalação e operação seguras de equipamentos elétricos em instalações de processamento de alimentos. O aterramento e a equipotencialização adequados de invólucros em aço inoxidável previnem riscos elétricos, ao mesmo tempo que mantêm a compatibilidade eletromagnética com equipamentos sensíveis de controle de processo. Uma instalação industrial de invólucros deve incorporar proteção contra sobrecorrente apropriada e meios de seccionamento acessíveis à equipe de manutenção.

Deve-se dar atenção especial às instalações em locais úmidos, onde pode ser exigida proteção por dispositivos de corrente diferencial residual (DR) para segurança do pessoal. A seleção de classificações elétricas adequadas e de sistemas de proteção contra arcos elétricos contribui para prevenir danos aos equipamentos e reduzir os riscos de incêndio em ambientes de processamento de alimentos. O dimensionamento e a roteirização adequados dos condutores dentro dos invólucros asseguram capacidade de condução de corrente suficiente, mantendo simultaneamente os fatores de redução térmica para instalações em invólucros.

Classificações de Locais Perigosos

Algumas operações de processamento de alimentos podem gerar atmosferas perigosas devido à presença de poeira combustível ou concentrações de vapores inflamáveis, exigindo classificações especializadas para invólucros. Locais Classe II, Divisão 2, envolvendo processamento de grãos ou manuseio de açúcar, podem exigir invólucros à prova de ignição por poeira para evitar a ignição de partículas em suspensão. Um invólucro industrial projetado para essas aplicações deve incorporar construção à prova de explosão e classificações adequadas de temperatura.

A certificação por laboratórios de ensaio reconhecidos garante a conformidade com os requisitos para locais perigosos e fornece documentação para inspeções regulatórias. A instalação de equipamentos certificados em locais classificados exige a observância de métodos específicos de fiação e de requisitos de vedação, a fim de manter a integridade do sistema de proteção para locais perigosos.

Considerações de manutenção e serviço

Programas de Manutenção Preventiva

Programas eficazes de manutenção para invólucros industriais em aço inoxidável em instalações de processamento de alimentos devem equilibrar a confiabilidade dos equipamentos com os requisitos de saneamento. Os cronogramas regulares de inspeção devem incluir a avaliação do estado das juntas, a verificação do torque dos componentes de fixação e a avaliação do estado da superfície, a fim de identificar possíveis problemas antes que comprometam a proteção dos equipamentos. A documentação das atividades de manutenção apoia a conformidade regulatória e ajuda a otimizar os intervalos de serviço.

Os cronogramas de substituição de juntas dependem dos produtos químicos específicos utilizados na limpeza e dos ciclos térmicos a que cada aplicação está sujeita. Juntas de substituição próprias para uso em alimentos devem estar prontamente disponíveis para minimizar o tempo de inatividade dos equipamentos durante os procedimentos de manutenção. O programa de manutenção deve prever medidas de proteção temporária dos equipamentos durante as atividades de serviço, a fim de evitar a contaminação dos componentes internos.

Protocolos de Limpeza e Sanitização

Procedimentos padronizados de limpeza garantem resultados consistentes de higienização, ao mesmo tempo que previnem danos aos componentes do invólucro causados por exposição inadequada a produtos químicos ou por abuso mecânico. A seleção dos agentes de limpeza adequados deve levar em consideração a compatibilidade dos materiais com superfícies de aço inoxidável, materiais das juntas e quaisquer tratamentos superficiais aplicados ao invólucro industrial.

A validação da eficácia da limpeza por meio de monitoramento de ATP ou outros métodos de ensaio fornece uma verificação objetiva do sucesso do protocolo de higienização. Os programas de treinamento para a equipe de manutenção devem enfatizar as técnicas corretas de limpeza e os procedimentos adequados de manuseio de produtos químicos, assegurando tanto a segurança do pessoal quanto a proteção dos equipamentos. A documentação das atividades de limpeza apoia a conformidade com o sistema HACCP e os requisitos de auditorias regulatórias.

Considerações de Custo e Retorno sobre Investimento

Análise do Investimento Inicial

O custo inicial de invólucros industriais em aço inoxidável para aplicações de processamento de alimentos normalmente supera o de alternativas convencionais em aço carbono, mas esse investimento deve ser avaliado no contexto dos custos totais ao longo do ciclo de vida. A construção em aço inoxidável elimina a necessidade de revestimentos protetores que exigem renovação periódica e proporciona uma vida útil prolongada em ambientes corrosivos. Os requisitos reduzidos de manutenção e a confiabilidade aprimorada frequentemente justificam o investimento inicial mais elevado por meio de menores custos operacionais.

A especificação adequada das características do invólucro evita retrabalhos e modificações onerosos que podem ser necessários caso sejam inicialmente selecionados níveis inadequados de proteção. Um invólucro industrial que atenda tanto às exigências atuais quanto às futuras previstas oferece maior valor a longo prazo do que alternativas com especificação mínima, que podem exigir substituição prematura. O custo das interrupções na produção causadas por falhas de equipamentos frequentemente supera o custo incremental de invólucros de maior qualidade.

Benefícios de Custos Operacionais

As vantagens operacionais dos invólucros de aço inoxidável corretamente especificados estendem-se além da simples proteção dos equipamentos, abrangendo também uma maior confiabilidade dos processos e uma redução dos custos associados à conformidade regulatória. Procedimentos de limpeza mais fáceis reduzem os custos com mão de obra, enquanto uma operação mais confiável dos equipamentos minimiza as interrupções na produção e as perdas de receita correspondentes. A vida útil prolongada de invólucros de qualidade reduz os requisitos de reposição de capital e apoia processos orçamentários mais previsíveis.

Os benefícios em termos de eficiência energética podem resultar de uma melhor gestão térmica e da redução da sobrecarga nos equipamentos em instalações adequadamente protegidas. As melhorias na confiabilidade associadas à instalação de invólucros industriais de qualidade apoiam iniciativas de manufatura enxuta e reduzem os requisitos de estoque de peças de reposição e equipamentos de backup. Esses benefícios operacionais normalmente proporcionam retornos mensuráveis sobre o investimento adicional em especificações premium de invólucros.

Tendências Futuras e Integração Tecnológica

Sistemas inteligentes de monitorização

A integração de sensores e sistemas de monitoramento IoT dentro de invólucros industriais permite estratégias de manutenção preditiva e monitoramento contínuo das condições dos equipamentos de processamento de alimentos. Sensores de temperatura, umidade e vibração fornecem alertas antecipados sobre possíveis problemas nos equipamentos, enquanto monitores de posição das portas asseguram a integridade do invólucro. Esses sistemas inteligentes apoiam as iniciativas da Indústria 4.0 e fornecem dados valiosos para otimizar os cronogramas de manutenção e o desempenho dos equipamentos.

Sistemas de comunicação sem fio eliminam a necessidade de perfurações adicionais para cabos, que poderiam comprometer a vedação do invólucro, ao mesmo tempo que fornecem capacidades de monitoramento remoto. Plataformas em nuvem para análise de dados podem identificar tendências e padrões que apoiam iniciativas de melhoria contínua e ajudam a otimizar as especificações dos equipamentos para instalações futuras. A integração de sistemas de monitoramento deve levar em conta os requisitos de cibersegurança e os protocolos de proteção de dados adequados às instalações de processamento de alimentos.

Iniciativas de Design Sustentável

As considerações relativas à sustentabilidade ambiental tornam-se cada vez mais importantes na seleção de equipamentos para processamento de alimentos, impulsionando a demanda por materiais recicláveis e projetos energeticamente eficientes. O aço inoxidável oferece vantagens intrínsecas de sustentabilidade graças à sua reciclabilidade e vida útil prolongada em comparação com materiais alternativos. Um invólucro industrial projetado para desmontagem e recuperação de materiais apoia as metas corporativas de sustentabilidade, ao mesmo tempo que reduz os custos associados à destinação final desses equipamentos.

Sistemas de refrigeração energeticamente eficientes e materiais de isolamento aprimorados reduzem o impacto ambiental das operações de invólucros, ao mesmo tempo que proporcionam economia de custos por meio da redução do consumo de energia. As metodologias de avaliação do ciclo de vida ajudam a quantificar os benefícios ambientais de invólucros de alta qualidade em comparação com alternativas que possuem vidas úteis mais curtas e requisitos mais elevados de manutenção.

Perguntas Frequentes

Qual classificação IP é exigida para invólucros industriais em áreas de lavagem (washdown) de processamento de alimentos?

As áreas de lavagem (washdown) no processamento de alimentos normalmente exigem classificações IP65 ou superiores para oferecer proteção adequada contra jatos de água de alta pressão e produtos químicos de limpeza. As classificações IP66 oferecem proteção aprimorada para áreas submetidas a procedimentos intensivos de limpeza, enquanto as classificações IP67 podem ser necessárias em locais sujeitos a inundações temporárias ou a operações de limpeza a vapor. A classificação IP específica deve ser selecionada com base nos métodos de limpeza e na exposição a produtos químicos esperados em cada local de instalação.

Com que frequência as juntas devem ser substituídas em invólucros de aço inoxidável para uso alimentar?

Os intervalos de substituição das juntas dependem dos produtos químicos específicos utilizados na limpeza, dos ciclos térmicos e da frequência de abertura e fechamento das portas, mas, tipicamente, variam entre 12 e 24 meses em aplicações padrão de processamento de alimentos. Protocolos de limpeza mais agressivos ou condições extremas de temperatura podem exigir substituições mais frequentes. A inspeção regular do estado das juntas durante as atividades de manutenção preventiva ajuda a otimizar o momento da substituição e a prevenir falhas de vedação que possam comprometer a proteção do equipamento.

Quais são as principais diferenças entre os aços inoxidáveis 304 e 316L para invólucros destinados ao processamento de alimentos?

O aço inoxidável grau 316L oferece resistência à corrosão superior à do aço inoxidável 304 devido à adição de molibdênio, que melhora a resistência à corrosão por pites induzida por cloretos. Isso torna o 316L a opção preferida para aplicações na indústria de processamento de alimentos, onde soluções sanitizantes cloradas são utilizadas regularmente. O baixo teor de carbono no 316L também proporciona melhores características de soldagem e mantém uma resistência à corrosão consistente em toda a estrutura do invólucro.

É possível modificar invólucros industriais no local sem comprometer a conformidade com os requisitos para uso em ambientes de grau alimentar?

Modificações no local de invólucros industriais para uso em alimentos são possíveis, mas devem ser cuidadosamente planejadas e executadas para manter a conformidade com as normas de saneamento e as classificações de proteção ambiental. Quaisquer operações de soldagem ou corte devem utilizar materiais de enchimento em aço inoxidável e procedimentos de soldagem adequados para evitar problemas de corrosão. As áreas modificadas podem exigir tratamento superficial, como passivação ou eletropolimento, para restaurar as condições superficiais exigidas para uso em alimentos e manter os requisitos de limpeza.
