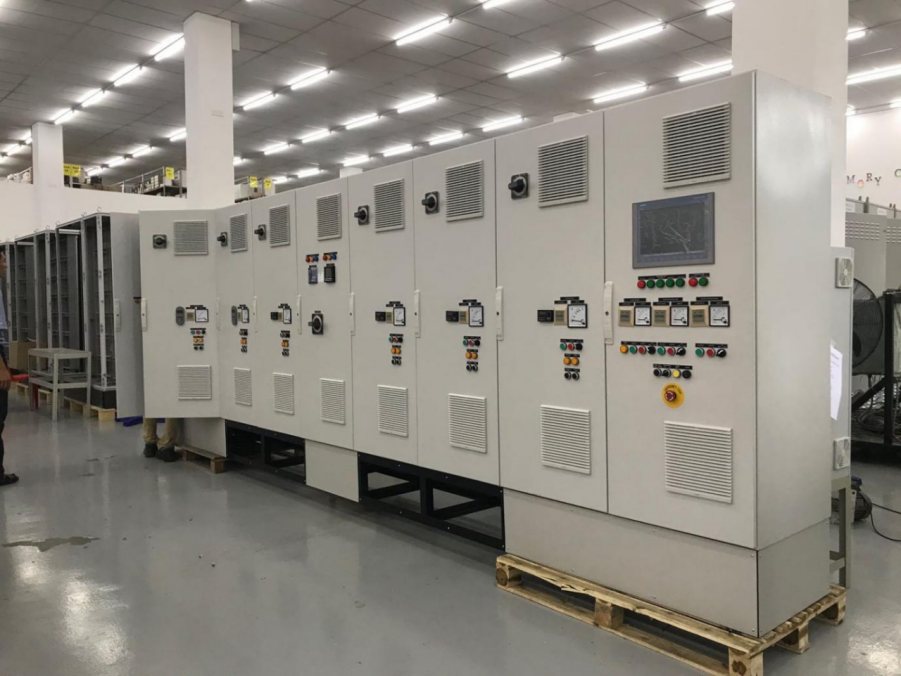

Напідлогові шафи для важкої промисловості

Напідлогові електричні шафи: проектування для важких промислових умов експлуатації

Коли вимоги до потужності перевищують можливості настінних систем, напідлогові електричні шафи стають невід’ємною основою промислового розподілу електроенергії. Ці пристрої — це набагато більше, ніж просто «більші коробки»; вони являють собою складні конструктивні системи, розроблені для розміщення величезних масивів автоматичних вимикачів, трансформаторів, шин і чутливої системи керування. У галузях важкої промисловості, таких як видобуток корисних копалин, нафтогазова промисловість та великомасштабне виробництво, ці шафи повинні забезпечувати безпечні умови експлуатації в умовах сильних вібрацій, високих температур і часто агресивного (корозійного) середовища. Для B2B-проектів інфраструктури вибір міцної напідлогової шафи є одним із найважливіших рішень щодо безпеки й надійності на етапі проектування.

1. Конструктивна міцність: основа надійності

Напідлоговий шафоподібний корпус повинен витримувати значну внутрішню вагу — іноді тисячі кілограмів мідних шин і потужних автоматичних вимикачів. Якщо каркас недостатньо міцний, корпус може «деформуватися» або скручуватися, що призводить до порушення герметичності дверей і, як наслідок, до внутрішніх електричних несправностей.

• Сучасна інженерія каркаса: Промислові шафоподібні корпуси преміум-класу, такі як вироби компанії B&J, пол -стоячої серії, використовують модульну конструкцію каркаса. Ми застосовуємо профілі з 9- або 16-кратним згином (багатогнута сталь), які забезпечують значно вищу жорсткість у порівнянні з простими U-профілями. Це гарантує, що корпус зберігає свою квадратність і ступінь захисту IP навіть у повністю завантаженому стані або під час сейсмічних подій.
• Посилена основа та підставки: Основа часто є першим місцем відмови в умовах високої вологості або промислового середовища. Потужна посилена підставка піднімає корпус над підлогою (зазвичай на 100 мм або 200 мм). Це захищає корпус від вологи, полегшує прокладання кабелів знизу та спрощує монтаж великих кабельних вводів.
• Безпека підйому та логістики: Для безпечного транспортування цих багатостокілограмових блоків обов’язковими є вбудовані кріплення для підйому та важкі колеса (за бажанням — для рухомих блоків). Наші шафи спроектовані так, що їх можна переміщувати за допомогою крана або навантажувача навіть у повністю завантаженому стані, що мінімізує ризик структурної деформації.

2. Тепловий менеджмент: наука запобігання «тепловому розбіженню»

Щільне розташування компонентів у напідлогових блоках призводить до значного виділення тепла. Якщо це тепло не відводити, виникає «теплове розбіжність», коли зростання опору викликає додаткове нагрівання, що врешті-решт призводить до виходу з ладу компонентів або пожежі.

• Активне та пасивне охолодження: Для помірних навантажень спеціалізовані жалюзі та вентиляційні отвори на даху можуть забезпечити достатню природну конвекцію. Для високої щільності потужності необхідні активні фільтруючі вентилятори або навіть інтегровані кондиціонери, щоб підтримувати внутрішню температуру нижче типового граничного значення 55 °C для електронних компонентів.
• Моделювання потоку повітря: Під час етапу проектування інженери B&J можуть виконувати симуляції повітряного потоку на основі тепловиділення ваших компонентів. Ми забезпечуємо, щоб «холодне» повітря надходило знизу, а «гаряче» — виводилося в найвищій точці, уникнувши таким чином утворення «гарячих зон» за автоматичними вимикачами.
• Контроль конденсації: У середовищах із різкими коливаннями температури внутрішня конденсація є серйозним ризиком. Ми використовуємо інтегровані нагрівальні елементи проти конденсації та клапани вирівнювання тиску, щоб забезпечити сухість внутрішнього середовища незалежно від зовнішньої вологості.

3. Модульна інтеграція та глобальна масштабованість

Сучасні промислові проекти рідко бувають статичними; вони ростуть і розвиваються. Система напідлогових шаф має бути модульною, щоб забезпечити можливість майбутнього розширення.

• Комплекти для з’єднання шаф у ряд (бейїнг) та приєднання: Вони дозволяють надійно з’єднати кілька шаф між собою бічними болтами (бейїнг), утворюючи безперервний, суцільний ряд. Це дає змогу використовувати спільну систему шин великої потужності, яка проходить через усю групу шаф.
• Внутрішня сегрегація (форми розділення): Згідно зі стандартом IEC 61439, ми надаємо внутрішні перегородки (від Форми 1 до Форми 4). Ці перегородки ізолюють шини від функціональних блоків та кабельних вводів. Таке розділення «Форма 4» є золотим стандартом безпеки, оскільки дозволяє техніку працювати з одним контуром, тоді як решта шафи залишається під напругою й безпечною.
• Гнучкі монтажні плити: Монтажні плити повної або часткової висоти можна регулювати за глибиною, що забезпечує встановлення компонентів різних розмірів і полегшує доступ до кабелів.

4. Безпека та контроль доступу: захист людей і електроенергії

• Багатоточкові системи блокування: Для дверей заввишки до 2,2 метра простий одноточковий замок є недостатнім. Ми використовуємо три- або чотириточкові системи блокування, які забезпечують стабільне прилягання дверей та рівномірне стискання ущільнювального профілю по всьому периметру рами, зберігаючи ступінь захисту IP55 або IP66.
• Зменшення ефекту дугового вибуху: Крім структурної міцності, шафа виконує функцію герметичного контейнера. Наші важкі сталеві шафи мають клас стійкості до ударів IK10 і розроблені так, щоб спрямовувати енергію дугового розряду вгору, убік від операторів.
• Механізми блокування: Ми можемо інтегрувати блокування дверей, які перешкоджають відкриттю корпусу, коли головний вимикач знаходиться у положенні «УВІМКНЕНО», що є обов’язковою вимогою багатьох промислових аудитів з техніки безпеки.

Висновок: Перевага важких шаф B&J

Напідлогові шафи B&J Electrical розроблені для найвимогливіших проектів у світі — від приміщень із високим рівнем вібрації на нафтопереробних заводах до щільно розташованих рядів у глобальних центрах обробки даних. Завдяки 25-річному досвіду виробництва ми гарантуємо, що кожна шафа відповідає найсуворішим міжнародним стандартам (IP55/IP66, IK10, CE, TUV). Коли ви замовляєте важкі шафи у B&J, ви інвестуєте в перевірену платформу, яка надає пріоритет структурній безпеці, тепловій ефективності та тривалій експлуатаційній надійності.
