Посібник з вибору водонепроникних корпусів зі ступенем захисту IP66/IP67/IP68: забезпечення промислової безпеки

У складному світі промислових електричних систем захист від навколишніх чинників є обов’язковим. Незалежно від сильного дощу, пилових бурь або струменів води під високим тиском, робота вашого обладнання залежить від цілісності його корпусу. Для менеджерів з закупівель B2B та інженерів-електриків розуміння класифікації ступенів захисту (IP) є першим кроком до забезпечення надійності системи. Однак просте «позначення галочкою» потрібного ступеня захисту недостатньо — вам необхідно зрозуміти фізичні причини відмов, конкретні методики випробувань, які відрізняють надійний корпус від потенційного джерела ризиків, а також довгострокове технічне обслуговування, необхідне для збереження цього ступеня захисту.

Розшифрування системи ступенів захисту IP: понад базові знання

Система класифікації ступеня захисту IP, визначена стандартом Міжнародної електротехнічної комісії (IEC) 60529, використовує дві цифри для кількісної оцінки рівнів захисту. Якщо перша цифра стосується захисту від твердих предметів (0–6), то саме друга цифра — що позначає захист від рідин (0–9) — часто визначає життєздатність зовнішніх систем розподілу електроенергії.

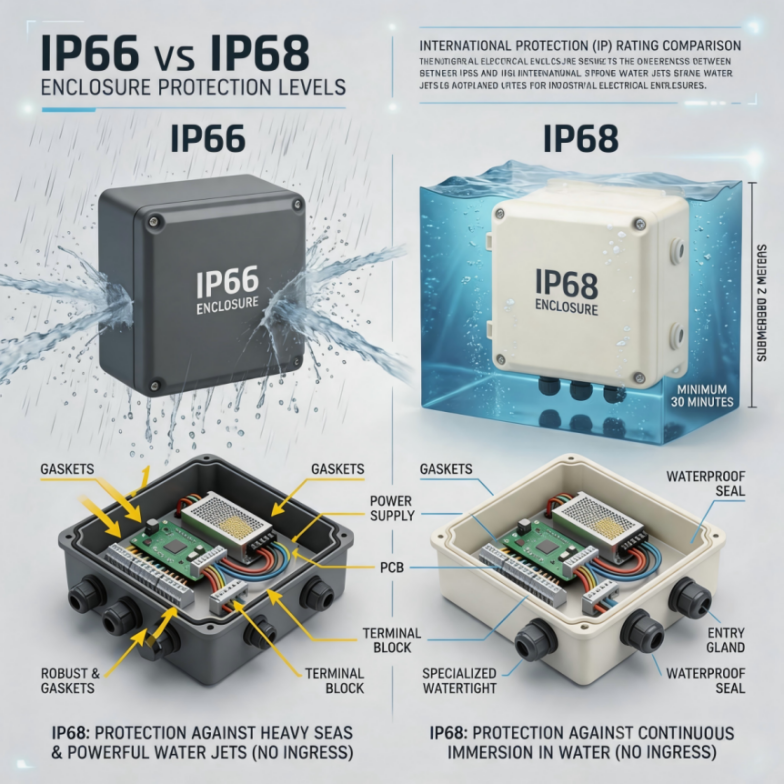

IP66: «Робоча коня» зовнішньої інфраструктури

Корпус з класифікацією IP66 є «герметичним щодо пилу» та захищеним від потужних струменів води. Але що саме означає «потужні струмені» у випробувальній лабораторії? Щоб отримати класифікацію IP66, корпус має витримувати воду, що подається через насадку діаметром 12,5 мм з витратою 100 літрів на хвилину з будь-якого напрямку, при тиску 100 кПа та на відстані 3 метри.

У реальних умовах це відповідає палубі вантажного судна під час шторму в Північній Атлантиці або підлозі підприємства з переробки харчових продуктів, яку щодня очищають за допомогою промислових миючих засобів під високим тиском. Для B2B-покупців IP66 є базовим рівнем захисту для більшості зовнішніх настінних корпусів. Цей ступінь забезпечує, що внутрішні компоненти залишаються сухими навіть під час короткочасного впливу води під високим тиском. Проте слід зазначити, що IP66 *не* означає, що корпус може витримувати повне занурення у воду.

IP67: Коли існує ризик короткочасного занурення

Перехід до ступеня IP67 забезпечує захист від впливу короткочасного занурення у воду. Зокрема, корпус має залишатися водонепроникним під час занурення на глибину 1 метр протягом щонайменше 30 хвилин.

Цей клас захисту є критичним для об’єктів, схильних до раптових повеней, підземних кабельних колодязів або обладнання, що працює поблизу великих водойм. Інженерна задача забезпечення ступеня IP67 полягає не лише в якості ущільнювальних прокладок, а й у структурній жорсткості корпусу. На глибині 1 метр зовнішній тиск значно зростає. Недостатньо жорстка стінка корпусу може прогинатися, порушуючи герметичність у кутах. Крім того, контроль внутрішнього тиску повітря під час різких змін температури — наприклад, коли гарячий корпус раптово потрапляє під холодну повеневу воду — може призвести до утворення вакууму, який затягує вологу навіть крізь найбільш щільні ущільнення.

IP68: Золотий стандарт для тривалого занурення

Для застосувань, що вимагають тривалого занурення, необхідним є ступінь захисту IP68. На відміну від IP67, конкретна глибина й тривалість занурення для IP68 узгоджуються між виробником та користувачем, але завжди є суворішими, ніж для IP67. Розподільні коробки B&J Electrical зі ступенем захисту IP68 проходять випробування на тривале занурення на глибини, що часто перевищують 3 метри. Вони ідеально підходять для підводних датчиків, морських установок та систем керування електроживленням у глибоких свердловинах. Досягнення ступеня IP68 вимагає спеціальних силіконових ущільнювальних кілець, які заливають безпосередньо в корпус, а також часто передбачає використання посиленої кришки з гвинтовим затисненням замість традиційних шарнірних дверець, щоб забезпечити рівномірний тиск по всьому ущільненню.

Прихована складність: «дихання» під тиском та конденсація

Поширеною причиною виходу з ладу корпусів із високим ступенем захисту IP є не «витік» у традиційному розумінні, а «дихання». Коли корпус підключений до живлення, внутрішні компоненти нагріваються, що призводить до розширення повітря та зростання тиску всередині. Коли живлення вимикають або до гарячого корпусу потрапляє дощ, він швидко охолоджується, утворюючи розрідження.

Без високоякісного ущільнення або спеціалізованої вентиляційної заглушки це розрідження може затягувати вологу *крізь* ущільнювальну прокладку або кабельні вводи. Потім ця волога конденсується всередині корпусу під час охолодження, що призводить до корозії, коротких замикань та «фантомних» несправностей, які важко діагностувати. У електротехнічних корпусах B&J Electrical із ступенем захисту IP66+ часто встановлюють клапани вирівнювання тиску (дихальні клапани). Ці клапани дозволяють повітрю проходити для вирівнювання тиску, але блокують проникнення рідкої води й пилу, ефективно вирішуючи проблему конденсації, яка характерна для недорогих універсальних корпусів нижчої якості.

Вибір матеріалу: міцність у поєднанні із захистом

Хоча клас захисту IP вказує, *наскільки* добре пристрій захищений сьогодні, матеріал визначає, *як довго* цей захист збережеться під впливом УФ-випромінювання, хімічних речовин та механічних пошкоджень.

• Метал (нержавіюча сталь 304/316): Забезпечує вищу механічну міцність, стійкість до ударів за класом IK10 і є єдиним варіантом для надзвичайно агресивних середовищ, таких як хімічні заводи, морські нафтові платформи або прибережні об’єкти. Нержавіюча сталь марки 316, завдяки вмісту молібдену, забезпечує найвищий рівень захисту від солоного туману.
• Вуглецева сталь (з порошковим покриттям): Надійне й економічне рішення для промислового використання в континентальній зоні. Якість порошкового покриття має вирішальне значення; компанія B&J використовує стійкі до УФ-випромінювання зовнішні поліестерні покриття, щоб запобігти «випілюванню» (утворенню білої крихкої плівки) та відшаруванню, які призводять до корозії.
• Пластик (полікарбонат/АБС): Забезпечують відмінну хімічну стійкість і є непровідними, що робить їх безпечнішими для певних побутових або легких промислових застосувань. Вони також є прозорими для радіочастот (RF), що є критично важливим для розміщення бездротових IoT-шлюзів або розумних лічильників.

Рекомендації щодо монтажу для збереження ступеня пиловологості (IP)

Корпус з високим ступенем пиловологості (IP) є інтегрованою системою. Якщо будь-яка його частина пошкоджена під час монтажу, весь ступінь IP втрачає чинність. Команди B2B-закупівель повинні забезпечити дотримання своїми бригадами монтажників таких протоколів:

• Кабельні вводи та гайки: Завжди використовуйте гайки зі ступенем пиловологості (IP), що дорівнює або перевищує ступінь корпусу. Переконайтеся, що вони затягнуті з правильним моментом; надмірне затягування може сплющити ущільнювальне кільце й призвести до витоку.
• Надійність кріплення: Уникайте свердлення отворів у задній стінці корпусу, якщо це можливо. Використовуйте зовнішні кріпильні кронштейни, що надаються виробником. Якщо свердлення необхідне, застосовуйте спеціалізовані ущільнювальні шайби та ковпачки.
• Огляд ущільнювальних кілець: Перед закриттям дверці переконайтеся, що ущільнювальне кільце чисте й вільне від забруднень. Навіть одне зерно піску може порушити герметичність за класом IP67.
• Орієнтація: Для зовнішнього використання кабельні вводи завжди повинні розташовуватися в нижній частині корпусу, щоб запобігти накопиченню води навколо місць вводу.
