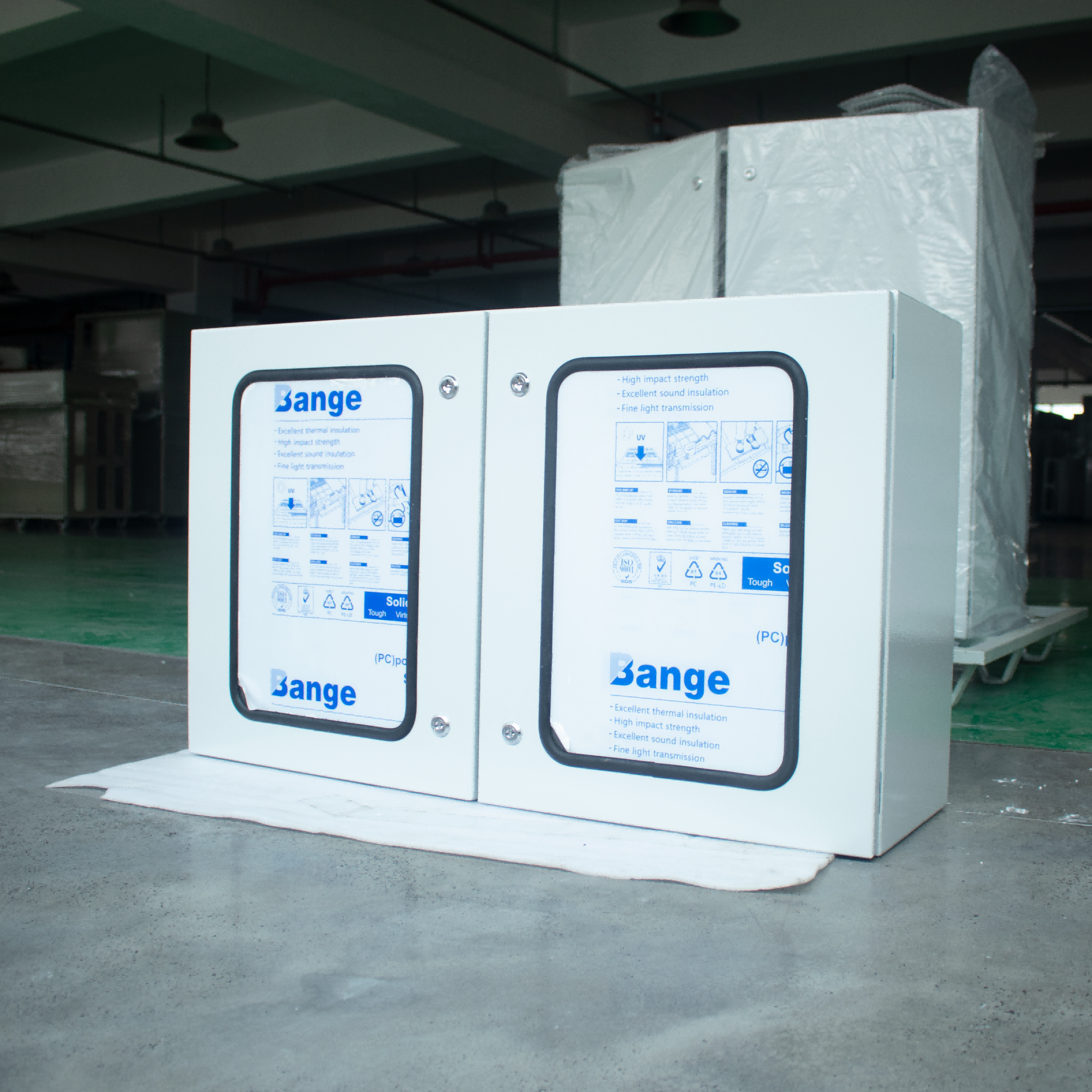

Como Escolher um Invólucro de Piso para Locais Industriais Severos

Os ambientes industriais apresentam desafios únicos que exigem proteção robusta para equipamentos elétricos sensíveis. Ao operar em condições severas, como instalações fabris, plantas químicas ou instalações ao ar livre, a seleção da caixa protetora adequada torna-se fundamental para manter a eficiência operacional e a longevidade dos equipamentos. Uma gabinete de piso atua como a primeira linha de defesa contra riscos ambientais, ao mesmo tempo que fornece pontos de manutenção acessíveis para técnicos e engenheiros.

O processo de tomada de decisão para escolher uma carcaça protetora adequada envolve múltiplas considerações técnicas, desde classificações de proteção contra invasão até capacidades de gerenciamento térmico. Compreender esses fatores garante o desempenho ideal do equipamento, ao mesmo tempo que minimiza tempo de inatividade e custos de manutenção. Este guia abrangente explora os critérios essenciais para a seleção de soluções de carcaças de piso que atendam aos rigorosos requisitos das aplicações industriais.

Compreensão dos Desafios do Ambiente Industrial

Riscos Ambientais Comuns

As instalações industriais expõem os equipamentos elétricos a diversas ameaças ambientais que podem comprometer seu desempenho e segurança. O acúmulo de poeira representa um dos desafios mais persistentes, especialmente em ambientes de manufatura, onde partículas sólidas circulam continuamente pelo ar. Essas partículas podem infiltrar-se em componentes sensíveis, causando superaquecimento, curtos-circuitos e falhas prematuras dos componentes.

A entrada de umidade representa outra ameaça significativa para os sistemas elétricos. Níveis elevados de umidade, condensação e exposição direta à água podem causar corrosão, degradação do isolamento e falhas elétricas perigosas. Uma caixa de piso adequadamente selecionada fornece barreiras essenciais contra esses riscos relacionados à umidade, mantendo ao mesmo tempo a ventilação necessária para um funcionamento ideal.

As variações de temperatura geram estresse adicional nos componentes elétricos alojados em caixas de proteção. O calor extremo pode acelerar o envelhecimento dos componentes e reduzir sua vida útil operacional, enquanto mudanças bruscas de temperatura podem provocar choque térmico e tensão mecânica. A exposição a produtos químicos em instalações industriais introduz elementos corrosivos capazes de deteriorar, ao longo do tempo, materiais convencionais.

Impacto no Desempenho do Equipamento

Riscos ambientais afetam diretamente a confiabilidade dos equipamentos e a eficiência operacional. A contaminação por poeira e detritos pode fazer com que os sistemas de refrigeração trabalhem com maior esforço, levando ao aumento do consumo de energia e aos custos operacionais mais elevados. Quando as medidas de proteção se revelam inadequadas, as falhas de equipamento resultantes frequentemente desencadeiam paradas de produção dispendiosas e reparos de emergência.

As implicações financeiras de uma proteção inadequada estendem-se além dos custos imediatos de reparação. As paradas não programadas interrompem os cronogramas de produção, afetam os compromissos de entrega e podem prejudicar os relacionamentos com os clientes. Um gabinete de piso bem escolhido evita esses cenários, mantendo condições operacionais ideais para equipamentos elétricos críticos.

As considerações de segurança tornam-se fundamentais quando os riscos ambientais comprometem os sistemas elétricos. Falhas de equipamentos podem criar condições perigosas para o pessoal, incluindo riscos de choque elétrico, riscos de incêndio e exposição a materiais perigosos. A seleção adequada de invólucros contribui para manter ambientes de trabalho seguros, garantindo simultaneamente a conformidade com as regulamentações.

Especificações Técnicas Principais e Normas

Requisitos de Classificação de Proteção contra Ingresso

O sistema de classificação de Proteção contra Ingresso (IP) fornece categorias padronizadas para a eficácia dos invólucros contra partículas sólidas e líquidos. Para aplicações industriais, compreender essas classificações ajuda a identificar opções apropriadas de invólucros de piso que correspondam às condições ambientais específicas. O primeiro dígito indica a proteção contra objetos sólidos, enquanto o segundo dígito representa os níveis de proteção contra líquidos.

Em ambientes empoeirados, classificações IP5X ou IP6X garantem proteção adequada contra a entrada de partículas. A classificação IP5X oferece proteção contra poeira em quantidades que não interfeririam no funcionamento do equipamento, enquanto a IP6X fornece proteção total contra poeira. Para aplicações com exposição à água, as classificações IPX4 a IPX6 proporcionam diferentes níveis de proteção contra líquidos, desde resistência a respingos até jatos d’água de alta pressão.

A seleção da classificação IP adequada exige uma avaliação cuidadosa das condições reais de operação, em vez de simplesmente escolher a classificação mais elevada disponível. Uma especificação excessiva pode levar a custos desnecessários e possíveis restrições de ventilação, enquanto uma especificação insuficiente compromete a proteção e a confiabilidade do equipamento.

Normas de Construção dos Materiais

A seleção de materiais impacta significativamente o desempenho e a durabilidade a longo prazo de invólucros industriais. A construção em aço inoxidável oferece resistência superior à corrosão em ambientes de processamento químico e em aplicações externas. As ligas austeníticas, especialmente os aços inoxidáveis 304 e 316, proporcionam excelente resistência à maioria dos produtos químicos industriais e às condições ambientais.

O aço carbono com revestimentos protetores adequados representa uma alternativa econômica para muitas aplicações industriais. Os sistemas de pintura em pó oferecem proteção superficial durável, permitindo ainda a codificação por cores e a personalização estética. Quando aplicados corretamente, esses revestimentos resistem ao descascamento, ao desbotamento e ao ataque químico, mantendo aparência atrativa ao longo de períodos prolongados de uso.

A construção em alumínio oferece vantagens em aplicações sensíveis ao peso e em ambientes onde os requisitos de resistência à corrosão são moderados. A camada natural de óxido fornece proteção inerente, enquanto tratamentos de anodização podem melhorar a durabilidade e a aparência. No entanto, as unidades de gabinete de piso em alumínio exigem uma análise cuidadosa em aplicações de alta temperatura devido às características de expansão térmica.

Considerações sobre Gestão Térmica

Uma gestão térmica eficaz garante o desempenho ideal dos equipamentos, ao mesmo tempo que previne falhas relacionadas ao calor. O resfriamento por convecção natural, através de aberturas estrategicamente posicionadas, fornece um controle de temperatura econômico para cargas térmicas moderadas. O posicionamento das aberturas deve equilibrar os requisitos de refrigeração com as necessidades de proteção contra invasão de agentes externos, muitas vezes exigindo sistemas especializados de ventilação filtrada.

Sistemas de refrigeração por ar forçado tornam-se necessários quando a convecção natural se mostra insuficiente para instalações de alta densidade. Sistemas acionados por ventilador podem melhorar significativamente a dissipação de calor, mas exigem uma integração cuidadosa para manter as classificações IP. A filtração do ar torna-se crítica em ambientes empoeirados para evitar a contaminação dos componentes internos.

Os trocadores de calor oferecem soluções avançadas de refrigeração para ambientes com temperaturas extremas ou para aplicações que exigem invólucros estanques. Esses sistemas transferem calor sem comprometer a integridade do invólucro, tornando-os ideais para instalações em locais perigosos. No entanto, apresentam custos iniciais mais elevados e exigem manutenção mais frequente comparados a abordagens de ventilação mais simples.

Seleção do Tamanho e da Configuração

Planejamento Espacial e Acessibilidade

A seleção adequada do tamanho para instalações de gabinetes de piso exige uma análise abrangente dos requisitos atuais de equipamentos e das necessidades futuras de expansão. Os cálculos do espaço interno devem levar em conta os requisitos mínimos de folga ao redor dos componentes elétricos, dos trajetos de roteamento de cabos e das zonas de acesso para manutenção. As normas da indústria normalmente especificam folgas mínimas para operação segura e conformidade com as normas elétricas.

As considerações sobre acessibilidade vão além das simples dimensões de abertura das portas, abrangendo também o arranjo dos componentes e os fluxos de trabalho de manutenção. Os técnicos de serviço necessitam de espaço de trabalho adequado para executar, com segurança e eficiência, tarefas rotineiras de manutenção, diagnóstico de falhas e substituição de componentes. A baixa acessibilidade aumenta o tempo e os custos de manutenção, podendo ainda comprometer a segurança durante as operações de serviço.

As configurações com múltiplos compartimentos oferecem vantagens para separar diferentes níveis de tensão, isolar componentes geradores de calor ou organizar sistemas por função. Esses arranjos podem melhorar a segurança, simplificar os procedimentos de manutenção e aumentar a confiabilidade geral do sistema. No entanto, exigem um planejamento cuidadoso para garantir uma ventilação adequada e uma gestão térmica eficaz em todos os compartimentos.

Opções de Montagem e Instalação

Os requisitos para as fundações variam significativamente conforme o tamanho do invólucro, o peso dos equipamentos e o ambiente de instalação. As fundações em laje de concreto fornecem plataformas estáveis para a fixação de unidades grandes de invólucros montadas no piso, oferecendo excelente isolamento contra vibrações. O projeto adequado da fundação deve levar em conta as condições locais do solo, os requisitos sísmicos e possíveis modificações ou ampliações futuras.

As especificações de nivelamento e alinhamento garantem o funcionamento adequado das portas e a integridade da vedação ao longo da vida útil do equipamento. Uma instalação irregular pode causar travamento das portas, falha da junta de vedação e comprometimento da proteção ambiental. Os dispositivos de ajuste devem acomodar o assentamento normal do edifício e a expansão térmica, sem exigir esforços significativos de reinstalação.

Os sistemas de fixação devem suportar as cargas ambientais previstas, incluindo vento, forças sísmicas e vibrações geradas pelo equipamento. Âncoras químicas proporcionam fixação confiável em fundações de concreto, enquanto os sistemas de fixação mecânica oferecem vantagens em instalações removíveis. A fixação adequada evita o deslocamento do invólucro, que poderia danificar conexões internas ou comprometer a vedação protetora.

Melhores Práticas para Instalação e Manutenção

Avaliação do Local Antes da Instalação

A avaliação abrangente do local garante a instalação bem-sucedida de invólucros de piso e o desempenho de longo prazo. O monitoramento ambiental deve documentar as faixas de temperatura, os níveis de umidade e as possíveis fontes de contaminação que possam afetar o funcionamento dos equipamentos. Esses dados orientam a confirmação final da especificação e identificam quaisquer modificações necessárias no local antes do início da instalação.

A avaliação da disponibilidade de utilidades abrange os requisitos de energia elétrica, os sistemas de aterramento e a infraestrutura de comunicação necessários para o funcionamento do invólucro. A capacidade adequada de fornecimento de energia deve levar em conta não apenas os equipamentos alojados, mas também os sistemas auxiliares, como iluminação, ventilação e elementos de aquecimento. A integridade do sistema de aterramento torna-se crítica para a segurança e para a compatibilidade eletromagnética.

A avaliação das rotas de acesso garante que as equipes de entrega e instalação possam transportar com segurança os equipamentos até o local de instalação. Grandes gabinete de piso as unidades podem exigir equipamentos especiais de manuseio ou modificações na edificação para alcançarem suas posições finais. O planejamento dessas logísticas evita atrasos na instalação e custos inesperados.

Requisitos de Manutenção Contínua

A realização regular de inspeções mantém a integridade do invólucro e garante a proteção ambiental contínua. A avaliação do estado das juntas deve ocorrer trimestralmente em ambientes agressivos, com substituição imediata sempre que se evidenciar deterioração. A verificação do alinhamento das portas previne problemas de travamento que possam comprometer a eficácia da vedação ou criar riscos à segurança durante o acesso.

A manutenção do sistema de ventilação inclui a substituição dos filtros, a inspeção dos ventiladores e a verificação do fluxo de ar, assegurando uma gestão térmica adequada. Filtros entupidos reduzem a eficácia do resfriamento e aumentam o consumo energético, enquanto ventiladores defeituosos podem levar ao superaquecimento e à falha dos equipamentos. A documentação das atividades de manutenção auxilia na definição dos intervalos ideais de serviço e na identificação de problemas recorrentes.

Os procedimentos de limpeza interna removem contaminantes acumulados que poderiam afetar o funcionamento do equipamento ou criar riscos à segurança. Os cronogramas de limpeza devem refletir as condições ambientais reais, em vez de intervalos de tempo arbitrários. Técnicas e materiais adequados de limpeza evitam danos a componentes sensíveis, mantendo simultaneamente condições operacionais ideais.

Análise de Custo e Critérios de Seleção

Considerações sobre Investimento Inicial

A aquisição de invólucros de piso envolve diversos fatores de custo além do preço básico do invólucro. Requisitos de personalização, como recortes especiais, disposições para fixação ou especificações de acabamento, podem impactar significativamente os custos totais. Contudo, essas modificações frequentemente revelam-se economicamente vantajosas em comparação com modificações realizadas no local ou soluções comprometidas que possam afetar o desempenho a longo prazo.

Os custos de instalação variam amplamente com base nas condições do local, nos requisitos de acesso e na complexidade das ligações à rede elétrica. A instalação profissional garante uma configuração adequada e o cumprimento da garantia, mas representa um investimento adicional além dos custos dos equipamentos. Algumas aplicações podem permitir abordagens simplificadas de instalação que reduzem os requisitos de mão de obra sem comprometer o desempenho.

As considerações relativas à entrega e manuseio tornam-se significativas para configurações de invólucros de piso grandes ou complexas. Requisitos especiais de transporte, serviços de guindaste ou prazos de entrega estendidos podem afetar os cronogramas e orçamentos do projeto. A coordenação antecipada com os fornecedores ajuda a identificar e planejar esses requisitos já na fase de planejamento do projeto.

Avaliação do Valor a Longo Prazo

Os cálculos do custo total de propriedade devem considerar os requisitos de manutenção, o consumo de energia e a vida útil esperada ao comparar opções de invólucros de piso. Um investimento inicial maior em materiais premium ou em recursos aprimorados frequentemente gera economias por meio da redução dos custos de manutenção e da extensão da vida útil dos equipamentos. Sistemas eficientes de gerenciamento térmico podem proporcionar economias operacionais significativas em aplicações com alto ciclo de trabalho.

Melhorias na confiabilidade decorrentes de uma seleção adequada de invólucros reduzem os custos associados à paralisação não planejada, que muitas vezes superam, em várias vezes, o investimento no próprio invólucro. As instalações produtivas normalmente enfrentam custos de paralisação que variam de centenas a milhares de dólares por minuto, tornando os investimentos em proteção de equipamentos altamente rentáveis. O valor da mitigação de riscos deve ter destaque nas decisões de seleção.

As capacidades de expansão futura proporcionam valor adicional ao acomodar requisitos em mudança sem necessidade de substituição completa. Projetos modulares e sistemas de montagem padronizados permitem atualizações e modificações com custo-benefício à medida que as necessidades operacionais evoluem. Essa flexibilidade prolonga a vida útil do investimento inicial, ao mesmo tempo que apoia o crescimento do negócio.

Perguntas Frequentes

Qual classificação IP devo escolher para meu gabinete de piso em um ambiente fabril empoeirado?

Para ambientes fabris empoeirados, uma classificação IP54 ou IP55 normalmente oferece proteção adequada, mantendo custos razoáveis. A classificação IP54 protege contra acúmulo de poeira que possa interferir no funcionamento do equipamento, enquanto a IP55 oferece proteção aprimorada contra a entrada de poeira. Caso seja exigida exclusão total de poeira, as classificações IP65 ou IP66 garantem proteção estanque à poeira, mas podem exigir considerações adicionais de ventilação para gerenciamento térmico.

Como determino o tamanho correto para meu invólucro industrial instalação

A determinação do tamanho exige o cálculo do volume interno para os equipamentos atuais, acrescido de 25–30% de espaço adicional para expansão futura e acesso à manutenção. Considere os requisitos mínimos de folga especificados pelas normas elétricas, tipicamente 91 cm (36 polegadas) na frente dos quadros e 76 cm (30 polegadas) nas laterais onde for necessária manutenção. Leve em conta o espaço necessário para a passagem de cabos, os requisitos de ventilação e quaisquer arranjos especiais de equipamentos exigidos pela sua aplicação específica.

Qual cronograma de manutenção devo seguir para obter o desempenho ideal do invólucro?

A frequência da manutenção depende das condições ambientais, mas as orientações gerais incluem inspeções visuais mensais, verificações trimestrais das juntas e do alinhamento das portas, e limpeza profunda semestral dos componentes internos. Em ambientes agressivos, aumente a frequência das inspeções e substitua os filtros com mais frequência. Documente todas as atividades de manutenção para estabelecer intervalos ideais às suas condições específicas e identificar quaisquer problemas recorrentes que possam exigir modificações no projeto.

Posso modificar meu gabinete de piso após a instalação, caso os requisitos mudem?

A maioria dos gabinetes de qualidade permite modificações razoáveis, como aberturas adicionais, hardware de montagem ou instalação de acessórios. No entanto, modificações estruturais podem afetar as classificações IP e a cobertura da garantia. Consulte o fabricante antes de efetuar alterações, para garantir que estas mantenham a integridade protetora e a conformidade com as normas aplicáveis. Planejar necessidades futuras durante a especificação inicial pode minimizar a necessidade de modificações pós-instalação onerosas.
